| NO | DESCRIPTION | Q'TY | UNIT | CHECK | ||||||||||||||||||||
| A1-1 | X FRAME ASSY | 1 | SET | |||||||||||||||||||||
| A1-2 | Y FRAME ASSY | 2 | SET | |||||||||||||||||||||
| A1-3 | HEAD ASSY | 1 | SET | |||||||||||||||||||||
| A1-4 | RACK ASSY | 1 | SET | |||||||||||||||||||||
| A1-5 | FEEDER UNLOCK CABLE ASSY | 2 | SET | |||||||||||||||||||||
| A1-6 | ANC ASSY | 1 | SET | |||||||||||||||||||||
| A1-7 | DUMP BOX | 2 | EA | |||||||||||||||||||||
| A1-8 | BACK UP TABLE ASSY | 1 | SET | |||||||||||||||||||||
| A1-9 | MONITOR (TFT LCD) | 2 | EA | |||||||||||||||||||||
| NO | DESCRIPTION | OPTION | CHECK | |||||||||||||||||||||
| A2-1 | STAGE VISION ASSY | MEGA FOV 35 MM | □ | |||||||||||||||||||||
| MEGA FOV 45 MM | □ | |||||||||||||||||||||||
| A2-2 | FLYING VISION ASSY | MEGA FOV 16 MM | □ | |||||||||||||||||||||
| MEGA FOV 25 MM | □ | |||||||||||||||||||||||
| A2-3 | BASE FRAME ASSY | HEIGHT | 900 | □ | ||||||||||||||||||||
| 950 | □ | |||||||||||||||||||||||
| A2-4 | CONVEYOR ASSY | STANDARD | L TO R | □ | ||||||||||||||||||||
| R TO L | □ | |||||||||||||||||||||||
| LONG | L TO R | □ | ||||||||||||||||||||||
| R TO L | □ | |||||||||||||||||||||||
| A2-5 | FEEDER BASE | FRONT | STANDARD | □ | ||||||||||||||||||||
| DOCKING CART | □ | |||||||||||||||||||||||
| REAR | STANDARD | □ | ||||||||||||||||||||||
| DOCKING CART | □ | |||||||||||||||||||||||
| A2-6 | IT | IT | □ | |||||||||||||||||||||
| SEMI | □ | |||||||||||||||||||||||
| NON IT | □ | |||||||||||||||||||||||
| A2-7 | VOLTAGE | 200V | □ | |||||||||||||||||||||
| 208V | □ | |||||||||||||||||||||||
| 220V | □ | |||||||||||||||||||||||
| 240V | □ | |||||||||||||||||||||||
| 380V | □ | |||||||||||||||||||||||
| 415V | □ | |||||||||||||||||||||||
| NO | DESCRIPTION | Q'TY | UNIT | CHECK | ||||||||||||||||||||
| B1-1 | BACK UP PIN | 6 | EA | |||||||||||||||||||||
| B1-2 | TOWER LAMP[PRE-P-B-302-RYG(474)] | 1 | EA | |||||||||||||||||||||
| B1-3 | CLEANING KIT - CASE BOX - WASH LIQUID - COTTON PICK - EMBOSSED GLOVE - ULTRACLEAN - BRUSH(1") - AIR-BLOWER |
1 | SET | |||||||||||||||||||||
| B1-4 | KEYBOARD BASE | 2 | EA | |||||||||||||||||||||
| KEYBOARD BASE BRACKET | 2 | EA | ||||||||||||||||||||||
| B1-5 | MONITOR ARM ASSY | 2 | EA | |||||||||||||||||||||
| B1-6 | DUMP BOX | 1 | EA | |||||||||||||||||||||
| B1-7 | DUMP BOX2 | 1 | EA | |||||||||||||||||||||
| B1-8 | FUSE[250V 5A] | 2 | EA | |||||||||||||||||||||
| B1-9 | FUSE[250V 10A] | 2 | EA | |||||||||||||||||||||
| B1-10 | JOG BOX (SM321) | 1 | EA | |||||||||||||||||||||
| B1-11 | FILTER ELEMENT[LF-M5-60-Z-ELEMENT] | 6 | EA | |||||||||||||||||||||
| B1-12 | USB MEMORY[TS128MJF120] | 1 | EA | |||||||||||||||||||||
| B1-13 | MINI USB HUB KEYBOARD | 2 | EA | |||||||||||||||||||||
| B1-14 | OPTICAL MOUSE | 2 | EA | |||||||||||||||||||||
| B1-15 | MOUSE PAD - OPTICAL | 2 | EA | |||||||||||||||||||||
| B1-16 | MAIN POWER CABLE ASSY | 1 | EA | |||||||||||||||||||||
| B1-17 | SILICON TUBE(BLACK) | 6 | EA | |||||||||||||||||||||
| B1-18 | SMEMA CABLE ASSY | 1 | EA | |||||||||||||||||||||
| B1-19 | STEEL BALL | 20 | EA | |||||||||||||||||||||
| B1-20 | STICKER REMOVER SPRAY | 1 | EA | |||||||||||||||||||||
| B1-21 | TRI-FLOW | 1 | EA | |||||||||||||||||||||
| B1-22 | MANUAL SET | KOREAN | 1 | BOOK | ||||||||||||||||||||
| ENGLISH | 1 | BOOK | ||||||||||||||||||||||
| CHINESE | 1 | BOOK | ||||||||||||||||||||||
| B1-23 | VISION PART LIBRARY | KOREAN | 1 | BOOK | ||||||||||||||||||||
| ENGLISH | 1 | BOOK | ||||||||||||||||||||||
| CHINESE | 1 | BOOK | ||||||||||||||||||||||
| NO | DESCRIPTION | Q'TY | UNIT | CHECK | ||||||||||||||||||||
| B1-24 | TOOL SET [J9064035B] | TOOL BOX [J-402 (420*220*210)] |
1 | EA | ||||||||||||||||||||
| T-WRENCH SET (2,2.5,3,4,5 mm) | 1 | SET | ||||||||||||||||||||||
| PRECISION SCREW DRIVER (6 pcs) | 1 | SET | ||||||||||||||||||||||
| DRIVER(150 mm) | 1 | EA | ||||||||||||||||||||||
| MONKEY SPANNER(150 mm) | 1 | EA | ||||||||||||||||||||||
| SPANNER(46 mm) | 1 | EA | ||||||||||||||||||||||
| DOUBLE OPEN ENDED SPANNER (8*9 mm) | 1 | EA | ||||||||||||||||||||||
| SPANNER(7 mm) | 1 | EA | ||||||||||||||||||||||
| NO | DESCRIPTION | Q'TY | UNIT | CHECK | ||||||||||||||||||||
| B2-1 | NOZZLE CN040 ASSY | 6 | EA | |||||||||||||||||||||
| B2-2 | NOZZLE CN065 ASSY | 6 | EA | |||||||||||||||||||||
| B2-3 | NOZZLE CN140 ASSY | 2 | EA | |||||||||||||||||||||
| B2-4 | NOZZLE CN220 ASSY | 2 | EA | |||||||||||||||||||||
| B2-5 | NOZZLE CN400 ASSY | 1 | EA | |||||||||||||||||||||
| B2-6 | NOZZLE CN750 ASSY | 1 | EA | |||||||||||||||||||||
| B2-7 | NOZZLE CN1100 ASSY | 1 | EA | |||||||||||||||||||||
| B2-8 | CALIBRATION TOOL ASSY | 1 | EA | |||||||||||||||||||||
| B2-9 | CALIBRATION PLATE | 1 | EA | |||||||||||||||||||||
| NO | DESCRIPTION | Q'TY | UNIT | CHECK | ||||||||||||||||||||
| B3-1 | WINDOWS XP[EMBEDDED] | WINDOWS XP | 1 | EA | ||||||||||||||||||||
| B3-2 | MMI PROGRAM CD ASSY | MMI PROGRAM CD | 1 | EA | ||||||||||||||||||||
| NO | DESCRIPTION | Q'TY | UNIT | CHECK | ||||||||||||||||||||
| B4-1 | LIGHT MAPPING TOOL ASSY (FLY) | 1 | EA | |||||||||||||||||||||
| B4-2 | LIGHT MAPPING TOOL ASSY (FIX) | 1 | EA | |||||||||||||||||||||
| B4-3 | SM DOCKING CART USERS GUIDE (DOCKING OPTION) | KOREAN | 1 | BOOK | ||||||||||||||||||||
| ENGLISH | 1 | BOOK | ||||||||||||||||||||||
| B4-4 | IT FEEDER SYSTEM MANUAL | KOREAN | 1 | BOOK | ||||||||||||||||||||
| ENGLISH | 1 | BOOK | ||||||||||||||||||||||
| B4-5 | BACK UP PIN (CONVEYOR : LONG, LARGE) | 2 | EA | |||||||||||||||||||||
| B4-6 | DUMP BOX 2 (CONVEYOR : STANDARD, LONG) | 1 | EA | |||||||||||||||||||||
| NO | DESCRIPTION | PART NO | Q'TY | UNIT | CHECK | |||||||||||||||||||
| C1-1 | PHOTO SENSOR(BUT) [EE-SX670A] | J3212002A | 2 | EA | ||||||||||||||||||||
| C1-2 | PHOTO SENSOR(CONVEYOR, FEEDER BASE) [EE- SX672A] |
J3212004A | 5 | EA | ||||||||||||||||||||
| C1-3 | PHOTO SENSOR(XY)[EE-SX674 (OMRON)] | J3212022A | 6 | EA | ||||||||||||||||||||
| C1-4 | MICRO PHOTO SENSOR(HEAD/R)[PM-L24] | J3212027A | 3 | EA | ||||||||||||||||||||
| C1-5 | MICRO PHOTO SENSOR(HEAD/Z)[PM-U24] | J3212048A | 6 | EA | ||||||||||||||||||||
| C1-6 | PHOTO SENSOR(CONVEYOR) [E3S-LS3N] | J3211048A | 2 | EA | ||||||||||||||||||||
| C1-7 | PHOTOELECTRIC SENSOR(CONVEYOR) [BYD30-DDT] | J3211032A | 1 | EA | ||||||||||||||||||||
| C1-8 | TIMING BELT(HEAD/Z)[384-1.5GT-9] | J6602076A | 6 | EA | ||||||||||||||||||||
| C1-9 | TIMING BELT(HEAD/R)[236-2GT-4] | J6602077A | 3 | EA | ||||||||||||||||||||
| C1-10 | TIMING BELT(HEAD/MIRROR)[267-3GT-6] | J66021004A | 1 | EA | ||||||||||||||||||||

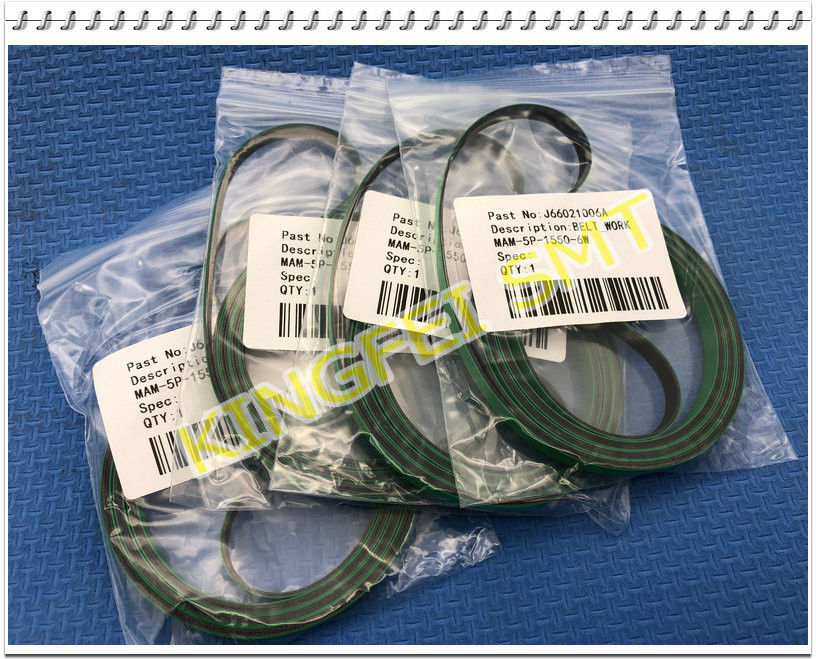

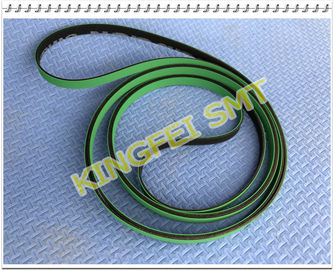

| C1-11 | BELT_WORK MAM-5P-1550-6W | J66021006A | 1 | EA | ||||||||||||||||||||
| C1-12 | BELT_SHUTTLE_1650 MAM-5P-1169-6W | J66021008A | 2 | EA | ||||||||||||||||||||
| C1-13 | FOLDING MIRROR | J67551001A | 1 | EA | ||||||||||||||||||||
| C1-14 | BACK UP PIN | J7500003B | 6 | EA | ||||||||||||||||||||
| NO | DESCRIPTION | PART NO | Q'TY | UNIT | CHECK | |||||||||||||||||||
| C2-1 | NOZZLE CN020 ASSY (ONLY FLYING VISION FOV 10) |
J90551006A | 6 | EA | ||||||||||||||||||||
| C2-2 | NOZZLE CN030 ASSY (ONLY FLYING VISION FOV 16) |
J90550133D | 6 | EA | ||||||||||||||||||||
| C2-3 | NOZZLE(CN040) | J9055134C | 6 | EA | ||||||||||||||||||||
| C2-4 | NOZZLE(CN065) | J9055136C | 6 | EA | ||||||||||||||||||||
| C2-5 | NOZZLE(CN140) | J9055256A | 2 | EA | ||||||||||||||||||||
| C2-6 | NOZZLE(CN220) | J9055351A | 2 | EA | ||||||||||||||||||||
| C2-7 | NOZZLE(CN400N) | J90550258B | 1 | EA | ||||||||||||||||||||
| C2-8 | NOZZLE(CN750) | J9055259B | 1 | EA | ||||||||||||||||||||
| C2-9 | NOZZLE(CN1100) | J9055260B | 1 | EA | ||||||||||||||||||||
| NOZZLE NAME | CN020 | CN030 | CN040 | CN065 | ||||||||||||||||||||
| APPEARANCE | ||||||||||||||||||||||||
| OUTER DIAMETER | Φ0.5 | Φ0.6 | Φ0.75 | Φ1.2 | ||||||||||||||||||||
| INNER DIAMETER | Φ0.16 | Φ0.28 | Φ0.38 | Φ0.65 | ||||||||||||||||||||
| NOZZLE NAME | CN140 | CN220 | CN400 | CN750 | ||||||||||||||||||||
| APPEARANCE | ||||||||||||||||||||||||
| OUTER DIAMETER | Φ2.2 | Φ3.6 | Φ6.2 | Φ9.0 | ||||||||||||||||||||
| INNER DIAMETER | Φ1.4 | Φ2.2 | Φ4.0 | Φ7.5 | ||||||||||||||||||||
| NOZZLE NAME | CN1100 | CALIB. TOOL | ||||||||||||||||||||||
| APPEARANCE | ||||||||||||||||||||||||
| OUTER DIAMETER | Φ12.7 | Φ13.0 | ||||||||||||||||||||||
| INNER DIAMETER | Φ11.0 | |||||||||||||||||||||||
| D2. TOOL SHAPE | ||||||||||||||||||||||||
| CALIBRATION NOZZLE | Calibration Tool(Nozzle) for MACHINE | |||||||||||||||||||||||
| CALIBRATION PLATE | Calibration Tool for STAGE & FIDUCIAL CAMERA | |||||||||||||||||||||||
| LIGHT MAPPING TOOL1 | LIGHT MAPPING Tool1 for STAGE CAMERA | |||||||||||||||||||||||
| LIGHT MAPPING TOOL2 | LIGHT MAPPING Tool2 for FLYING CAMERA | |||||||||||||||||||||||
